【导语】软启动柜的安装方法和软启动器的接线原理是什么？

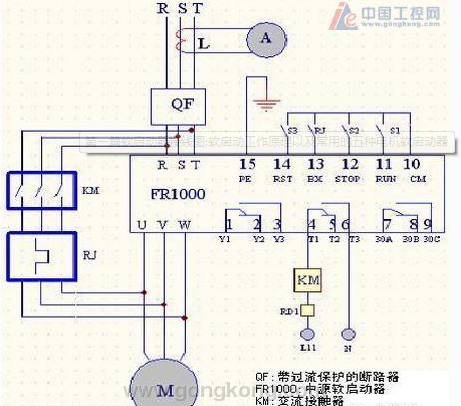

软启动柜的安装方法和接线原理骄天电气专门从事高低压软起动器、变频调速器等电气传动产品研发、生产、销售以及电气工程配套、系统设计、技术咨询、技术服务的专业型高新技术企业，今天小编就针对软启动器的安装方法和接线原理详细解答一下：软起动柜应安装牢固保证外壳接地，一次接线：R.S.T为进线端，U,V.W为出现断，另有PE端应可靠与主PE排接地。
二次接线：根据客户要求针对说明书选择相应的控制方式，最简单常用的方式是：将启动和停止信号端子短接起来，中间加一个启动继电器的NO点与COM相连接。
当NO点闭合软起启动，当NO点断开，软起停止运行。另有旁路接线端子，接旁路接触器线圈。还有故障接线端子，一定要搞清楚故障点是开点还是闭店，如果是闭店还要加一个故障继电器。
软启动器只在电机启动和停止的时候工作。电机完成启动过程后投入旁路，旁路接触器吸和电机通过旁路接触器供电。软启动器通过控制内部晶闸管的导通角使电压在一定的时间内（可调）线性上升至额定电压，减小电机在启动和停止时对电网的冲击。
另外在软起的上端或下端可能会加隔离接触器，在设计时要保证隔离接触器比软起先启动比软起后停止，启动时差最少要保证0.1秒，停止时差应大于软启动时间0.1秒，（因此在设计时要加断电延时继电器）否则软起不能软停且报故障，此时也可将软起停止方式选择为：自由停车予以解决。
